Lección 6: Aprende a hacer un Buen Enfoque
Bienvenido a esta lección del ¡Curso de LightBurn! En esta lección vamos a aprender como se realiza un buen enfoque de nuestro láser. Porque un buen enfoque es importantísimo para que los acabados tengan una correcta resolución. Y es que, de nada sirve tener una buena máquina láser si no hacemos un buen enfoque, así que, vamos a ver como se hace un correcto enfoque en un láser de lente fija y lente variable, además de, un truco para enfocar en caso de que quisiéramos realizar cortes.
Tipología de los distintos láser
En el mercado existen multitud de láser, con distintas características como: multitud de longitudes de onda, potencias ópticas mas o menos grandes, peso y dimensiones, … pero entre todas ellas, la que vamos a destacar en esta lección es, la focal o tipo de lente usan. Así que toda esa multitud de láser que hay en el mercado los podemos dividir en dos grande grupos, láser de lente o focal variable y láser de lente o focal fija.

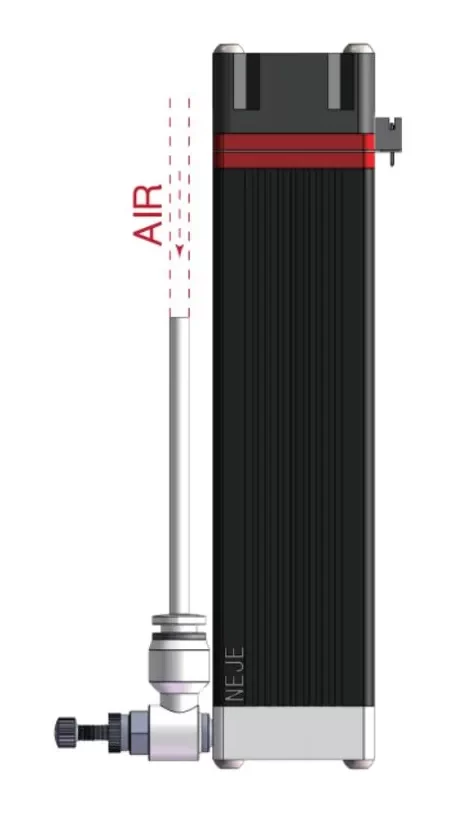

Láser lente/focal fija

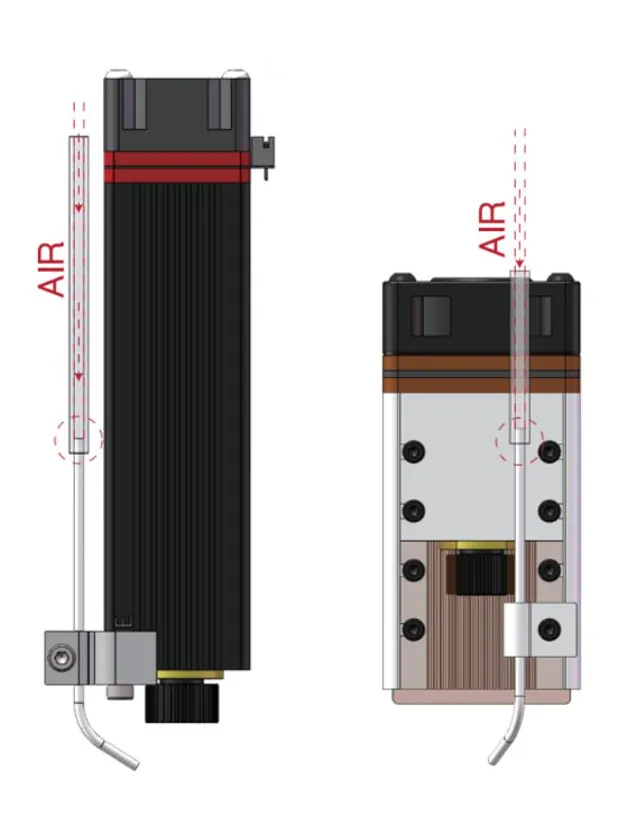

Láser lente/focal variable
Los láser de focal fija son muy fáciles de usar, personalmente pienso que para adentrarse en el mundo del corte y grabado láser son la mejor opción. Ideal para principiantes.
Ya que lo único que debes de hacer es colocar el láser sobre el material a la altura que nos indique el fabricante. Unos te dirán que 5 mm, otros 10 o 20 mm. Cada fabricante tiene sus medidas por el diseño láser, el tipo de lente,… así que tu fíjate en el manual del fabricante de tu máquina.
Una vez puesto a la distancia que indica el fabricante, nuestro láser se supone que esta enfocado y ya esta listo para grabar o cortar. Aunque idealmente están optimizados para el grabado, que no quita que realicen buenos cortes si tienen mucha potencia.
Los láser de focal variable son otra historia, tienen sus ventajas y contras. La parte positiva es que podemos optimizar su configuración para obtener el mejor acabado para corte o bien para grabado. Pero esto requiere de un alto conocimiento y experiencia del manejo.
En resumen, mejores presentaciones para mejorar la calidad de tus proyectos a costa de tener muchas horas de grabado, así que si eres principiante que sepas que te va a costar un poco más obtener las configuraciones ideales.
En este tipo de láser jugaremos con la altura como los de lente fija, pero también con el enfoque, podremos variar el tamaño del punto para la altura optima, consiguiendo el punto tan fino que nos permitirá hacer cortes de mayor profundidad que un láser fijo.
Y gracias a la lente podemos ampliar el tamaño del punto para optimizar el grabado, tener un buen acabado con un entrelazado amplio. Vamos, son unos todo terreno, sobre todo cuando hablamos de potencias ópticas de 10 W o más.
¿Qué es y para que sirve la Rampa de Enfoque?
Como hemos comentado antes, para realizar los grabados o cortes láser nos interesa tener un punto de enfoque fino o un punto de enfoque más ancho. En el caso del corte, lo eficiente es que sea lo más estrecho posible, de esta manera concentraremos toda la energía en un punto muy pequeño, que nos permitirá cortar el material con el número mínimo de pasadas.
Por ello, es importante tener claro a qué altura y/o focal debemos de trabajar. Esta muy bien seguir las instrucciones del fabricante, pero eso, solo es una recomendación genérica. Ya que la fabricación y encapsulado de los láser, tienen pequeñas desviaciones y tolerancias en el montaje que pueden cambiar sensiblemente el punto de enfoque correcto. Haciendo que pueda cambiar milímetro arriba, milímetro abajo.
Es por ello, que se recomienda hacer el ejercicio del enfoque en rampa. Trazaremos para pirograbar varias líneas paralelas con distintas potencias y cierta inclinación (como la imagen siguiente), una vez hecho el grabado, buscaremos cuál es la altura en la que las líneas son lo más finas posibles.
Para mayor detalle te recomiendo que veas el video de esta lección, donde te lo explico con todo lujo de detalles y seguro que sales de toda duda. Y además, en este enlace de aquí, te facilito una pequeña plantilla para Lightburn con la que podrás hacer tus pruebas de enfoque en rampa.
Cómo realizar un buen enfoque
Una vez que hemos hecho la rampa de enfoque ya tendremos claro cual es la altura a la que tiene que estar el láser para su uso. Pero dependiendo del trabajo que vamos a desarrollar hay algunos pequeños trucos a tener en cuenta:
- Grabado Láser: Es aconsejable enfocar el punto justo sobre la superficie del material. Si el trabajo no requiere una gran precisión, por ejemplo, si queremos grabar en materiales blandos como la madera, es interesante buscar un poco de desenfoque, para que cada trazo tenga mayor superficie. Eso sí, tendrás que poner un interlineado mas grande para que no pase muchas veces sobre el mismo sitio y se queme. Esto, te va a permitir hacer trabajos más rápidamente. Pero si lo que quieres es calidad y trabajas con elementos duros como, cerámicos o acrílicos, enfoca justo en la superficie lo mas fino posible y reduce el interlineado. Tendrás un gran acabado con mucha resolución (DPI alto), pero tardarás mucho más tiempo en grabar el proyecto.
- Corte Láser: Para el corte láser si realizamos un enfoque justo en la superficie tendremos que realizar muchas pasadas, por no hablar de que el corte va a quedar achaflanado. Así que para mejorar el acabado es interesante enfocar en la superficie y luego bajar el láser justo la mitad del material. Por ejemplo, si queremos cortar un contrachapado de 3 mm, la idea sería bajar el láser 1,5 mm (justo la mitad). De esta manera optimizamos el corte, menos tiempo y mejor calidad. Si los materiales son de más espesor, por ejemplo 20 mm, podrías plantearte de hacerlo en veces. Enfocar en 5 mm y hacer unas pasadas, luego en 10 mm con otras pasadas y finalmente en 15 mm las pasadas finales. Con esto evitaremos únicamente el chaflán (que no es poco) y puede sernos útil para láseres de no mucha potencia (7 W ópticos), donde es mas difícil el corte.
